Clarificadores modulares


Os clarificadores de água Alquézar, para a recuperação de água dos processos de lavagem de inertes, estão projectados para optimizar e rentabilizar os recursos utilizados, cumprindo pela sua vez o nosso compromisso de protecção ambiental.

Os clarificadores da série CA, constam de duas partes fundamentais: Bacia de decantação e equipamento preparador de floculante.

A bacia de decantação possui uma cuba de diluição onde o preparado de floculante se mistura com a água suja que provém da instalação de lavagem.

Esta mistura é introduzida no interior da bacia de decantação, em cujo interior os flóculos formados precipitam para o fundo, enquanto a água limpa é evacuada até uma outra bacia ou depósito de águas limpas.

As partículas sedimentadas vão formando um leito de lodo que é arrastado para o fundo do tanque, graças à acção das pás giratórias que incorpora.



Uma célula de carga mede o esforço realizado pelas pás raspadoras, de forma a detectar quando existe um excesso de lodo no fundo, accionando a bomba de lodos que o expulsa.

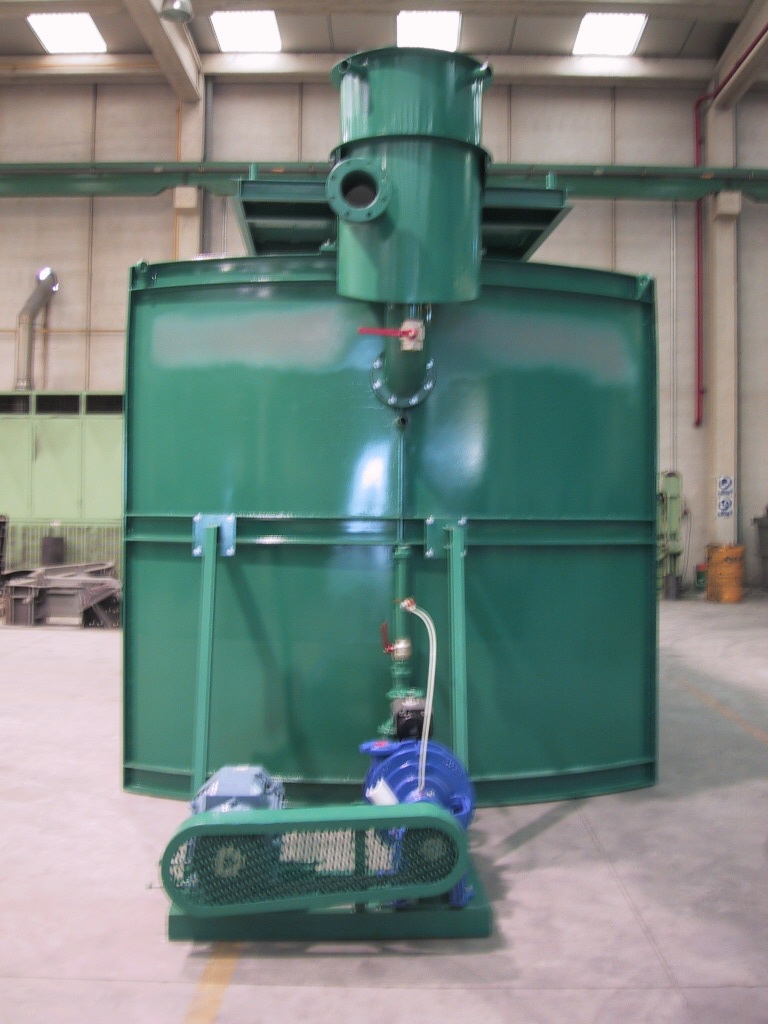

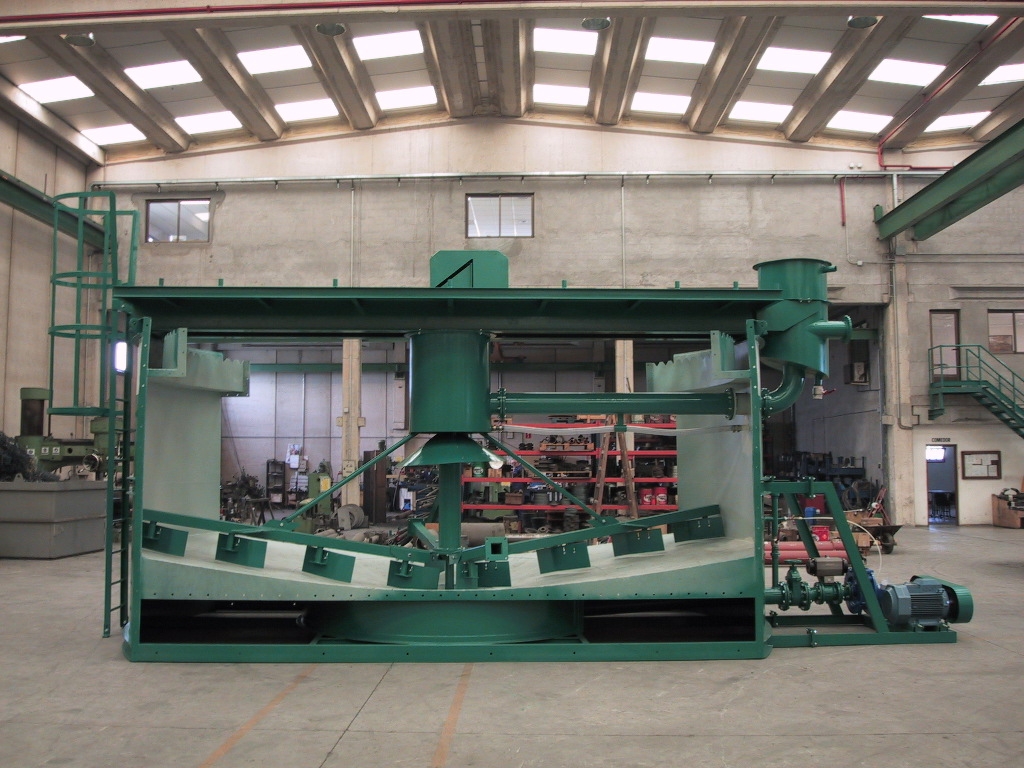

O depósito decantador é de construção metálica, dividido em três módulos aparafusáveis, que o tornam idóneo para o transporte da instalação. No módulo central situa-se a cuba de diluição, o sistema de accionamento com as pás raspadoras, a bomba de lodos e os canos de comunicação à cabina de floculante.

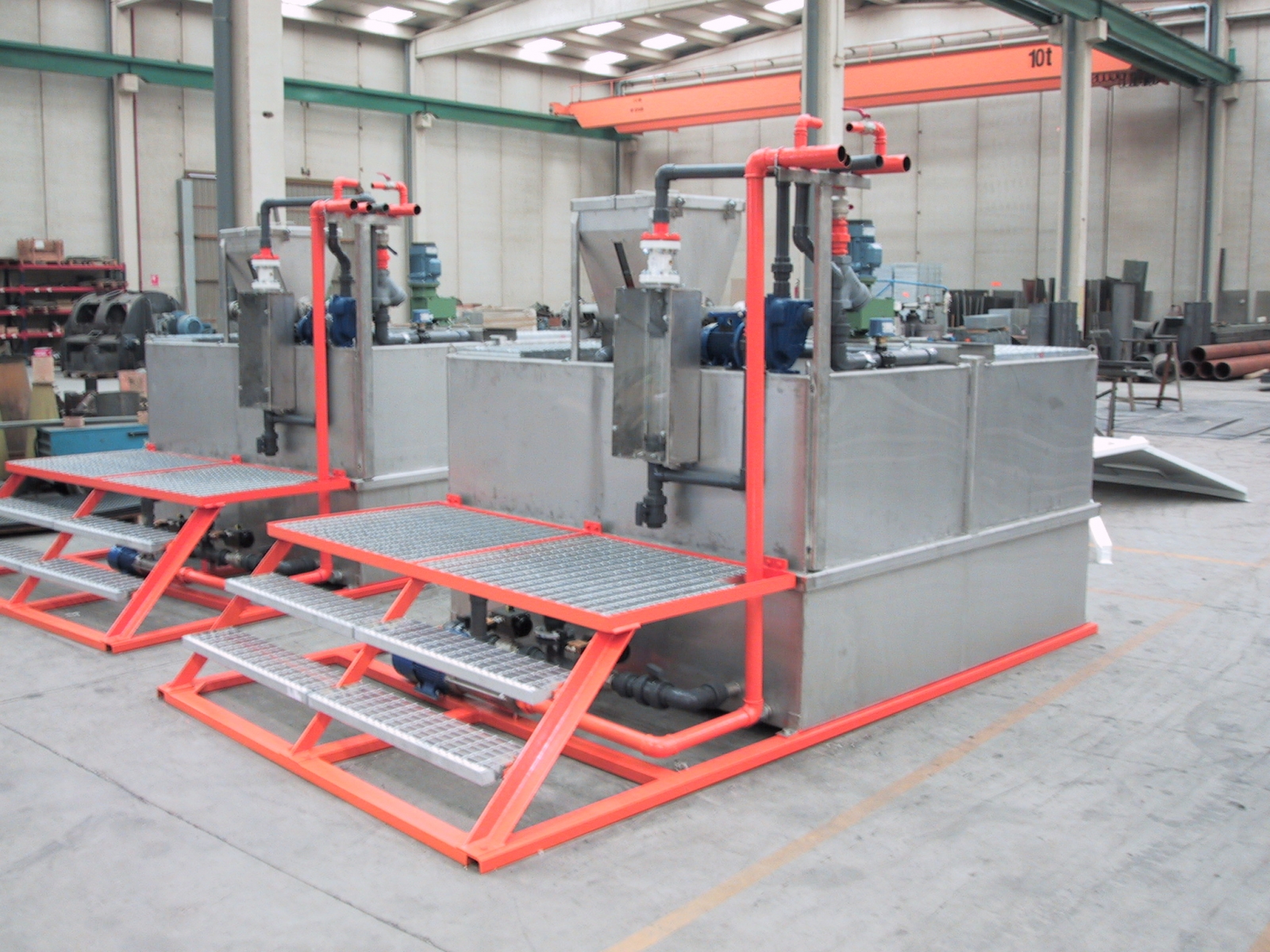

O preparador de floculante possui dois depósitos fabricados em aço inoxidável, e equipados com dois agitadores, cada um deles. Ambos os depósitos são utilizados para a preparação e armazenamento do polielectrólito, que é dosificado mediante um doseador volumétrico que permite a concentração de floculante em cada um dos tanques. O floculante preparado é doseado na cuba de diluição do clarificador mediante uma bomba tipo monokiber, com variador de frequência, que é regida por um medidor de decantação, de maneira que fornecemos a quantidade necessária de floculante em todo o momento, em função da quantidade e tipo de lodo que há no decantador.

A bomba de evacuação de lodos está equipada com forras de borracha anti-abrasiva, projectada para evitar a cavitação na aspiração.



Modelo

Diâmetro
mm

Altura
mm

Superficie
m2

Capacidade
m3/h

Velocidade
mm/s

Potencia
kw

CAM-5 5.000 3.000 19,6 115 1,6 1,1
CAM-6 6.000 3.000 28,3 160 1,6 1,1
CAM-7 7.000 3.000 38,5 220 1,6 1,1 + 1.5
CAM-8 8.000 3.000 50,3 290 1,6 2,2 + 1,5
CAM-9 9.000 3.000 63,6 370 1,6 2,2 + 1,5
